כבל טעינה במצב 2 של חמישה מכשירים עם תיבת בקרה

תיאור קצר:

שם הפריט CHINAEVSE™️כבל טעינה חמישה באחד במצב 2 עם תיבת בקרה
מתח מדורג 85V~265V / 380V±10%
זרם מדורג 16A/32A/16A/32A/32A
הספק מדורג 3.5 קילוואט/7 קילוואט/11 קילוואט/22 קילוואט/22 קילוואט
תְעוּדָה TUV, CE, RoHS
אַחֲרָיוּת שנתיים

פרטי מוצר

תגי מוצר

1

סקירת מוצר של כבל טעינה במצב 2 של חמישה מכשירים עם תיבת בקרה

1. טעינה ניידת משולבת עם AC, ניתן לנשיאה עם המכונית לאחר הטעינה והשימוש.
2. מסך LCD בגודל 1.26 אינץ' מספק ממשק תקשורת אדם-מכונה מקיף יותר.
3. פונקציית התאמת הילוך נוכחית, פונקציית טעינה מתוזמנת.
4. מגיע עם אבזם גב לתלייה על הקיר, שניתן להשתמש בו לקיבוע אקדח הטעינה לקיר. 5. כבלי מתאם מרובים עם תקע Schuko 16A פאזי אחד, תקע CEE כחול 32A פאזי אחד, תקע CEE אדום 16A תלת פאזי, תקע CEE אדום 32A תלת פאזי, תקע Type 2 תלת פאזי 32A, אשר ניתן להשתמש בו ככבל טעינה Type 2 ל-Type 2 בהספק 22kw.

1
1

כבל טעינה במצב 2 של חמישה מכשירים עם אמצעי בטיחות לתיבת בקרה

1) אין להניח חומרים דליקים, נפיצים או דליקים, כימיקלים, אדים דליקים או חומרים מסוכנים אחרים בקרבת המטען.
2) שמרו על ראש אקדח הטעינה נקי ויבש. אם הוא מלוכלך, נגבו אותו עם מטלית נקייה ויבשה. אין לגעת באקדח כאשר אקדח הטעינה טעון.
3) אסור בהחלט להשתמש במטען כאשר ראש אקדח הטעינה או כבל הטעינה פגומים, סדוקים, בלויים, שבורים
או שכבל הטעינה חשוף. אם נמצאו פגמים כלשהם, אנא צרו קשר עם הצוות בהקדם.
4) אין לנסות לפרק, לתקן או לשנות את המטען. אם נדרש תיקון או שינוי, אנא צרו קשר עם צוות
חבר. הפעלה לא נכונה עלולה לגרום נזק לציוד, דליפת מים וחשמל.
5) אם מתרחשת חריגה כלשהי במהלך השימוש, יש לכבות מיד את ביטוח הדליפות או את מתג האוויר, ולנתק את כל אספקת החשמל בקלט ובפלט.
6) במקרה של גשם וברקים, אנא היזהרו בטעינה.
7) ילדים לא צריכים להתקרב ולהשתמש במטען במהלך תהליך הטעינה כדי למנוע פציעה.
8) במהלך תהליך הטעינה, הרכב אסור לנהוג וניתן לטעון אותו רק כשהוא נייח. היברידי
יש לכבות כלי רכב חשמליים לפני טעינה.

1

כבל טעינה במצב 2 של חמישה מכשירים עם תיבת בקרה, מפרט מוצר

מפרט טכני
דגם תקע תקע אירופאי סטנדרטי 16A 32A כחול CEE
תֶקַע
16A אדום CEE
תֶקַע
32A אדום CEE
תֶקַע
תקע סוג 2 22 קילוואט 32A
גודל כבל 3*2.5 מ"מ² + 0.75 מ"מ² 3*6 מ"מ² + 0.75 מ"מ² 5*2.5 מ"מ² + 0.75 מ"מ² 5*6 מ"מ² + 0.75 מ"מ² 5*6 מ"מ² + 0.75 מ"מ²
דֶגֶם טעינה "חבר והפעל" / טעינה מתוזמנת / ויסות זרם
קַרפִּיף ראש אקדח PC9330 / קופסת בקרה PC+ABS / פאנל זכוכית מחוסמת
גוֹדֶל אקדח טעינה 230*70*60 מ"מ / תיבת בקרה 235*95*60 מ"מ 【גובה*רוחב*עומק】
שיטת התקנה נייד / רצפה / קיר
התקנת רכיבים בורג, סוגר קבוע
כיוון כוח קלט (למעלה) ופלט (למטה)
משקל נקי כ-5.8 ק"ג
גודל כבל 5*6 מ"מ² + 0.75 מ"מ²
אורך כבל 5 מיליון דולר או משא ומתן
מתח כניסה 85V-265V 380V ± 10%
תדר קלט 50 הרץ/60 הרץ
כוח מקסימלי 3.5 קילוואט 7.0 קילוואט 11 קילוואט 22 קילוואט 22 קילוואט
מתח יציאה 85V-265V 380V ± 10%
זרם פלט 16א 32א 16א 32א 32א
כוח המתנה 3W
סצנה רלוונטית פנימי או חיצוני
לחות עבודה 5%~95% (ללא עיבוי)
טמפרטורת עבודה ﹣30℃~+50℃
גובה עבודה <2000 מיליון
מחלקת הגנה IP54
שיטת קירור קירור טבעי
תֶקֶן חברת החשמל
דירוג דליקות UL94V0
תְעוּדָה TUV, CE, RoHS
מִמְשָׁק מסך תצוגה בגודל 1.68 אינץ'
משקל/מדד קופסה אורך*רוחב*גובה: 380*380*100 מ"מ 【כ-6 ק"ג】
אבטחה מעוצבת הגנת תת-מתח, הגנת מתח יתר, הגנת עומס יתר, הגנת זרם יתר, הגנת טמפרטורה גבוהה, הגנת דליפה, הגנת הארקה, הגנת ברקים, הגנת מעכבי בעירה
1

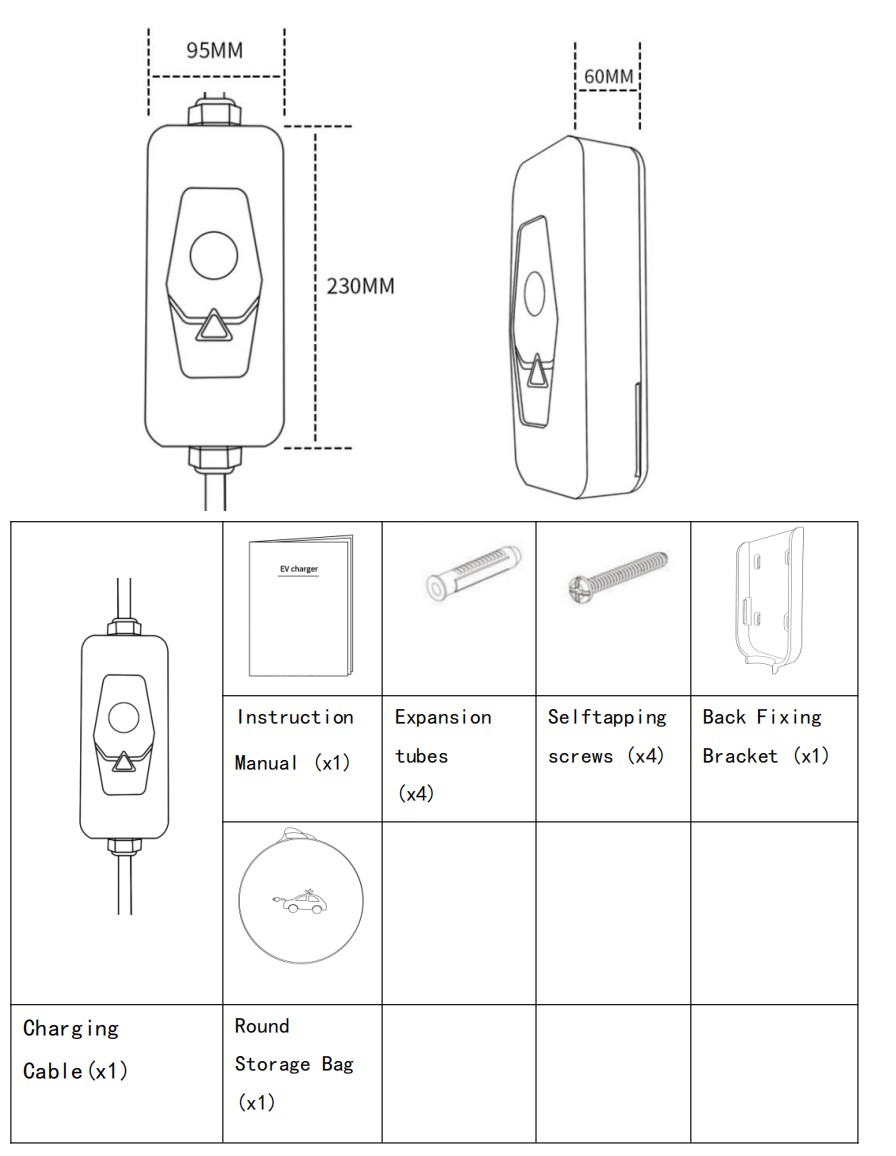

כבל טעינה במצב 2 של חמישה מכשירים עם תיבת בקרה, מבנה המוצר/אביזרים

3
1

כבל טעינה במצב 2 של חמישה מכשירים עם תיבת בקרה, הוראות התקנה ותפעול

בדיקת פריקה
לאחר הגעת אקדח טעינת ה-AC, פתחו את האריזה ובדקו את הדברים הבאים:
בדוק ויזואלית את המראה ובדוק את אקדח טעינת ה-AC לאיתור נזקים במהלך ההובלה. בדוק אם האביזרים המצורפים שלמים בהתאם להוראות.
רשימת האריזה.
התקנה והכנה

4
5
6
7
8
9
